電動蒸汽溫控閥采用德國西門子液壓彈簧復位執行器,具有功耗低,輸出力量大,響應時間短,到位迅速等特點。接受控制系統輸出的開關量或標準模擬量(DC0-10V或DC4-20mA)控制信號,并同時輸出閥位反饋信號。 蒸汽系列電動調節閥采用平衡時閥體,內置平衡組件;可在大壓差工況下長期穩定,精確控制。閥體外密封采用V型環高溫密封組件,排除閥桿卡死或泄漏的隱患。閥芯和閥口一對一研磨,確保內泄漏量低于國家標準。閥體GB法蘭連接,安裝方便,公稱通徑15mm-300mm
電動蒸汽溫控閥工作原理：
熱媒介質流過閥門,通過換熱器把被加熱介質升溫。溫度傳感器隨著被加熱介質的溫度變化,將信號送至控制器,與設定溫度比較運算后將4-20毫安或0-10伏信號送至執行器控制閥門的開度,使熱媒介質流量發生變化。溫度的細微變化將使傳感器作出響應,改變熱媒介質流量,精確控制被加熱介質的溫度。
電動蒸汽溫控閥組成部分：

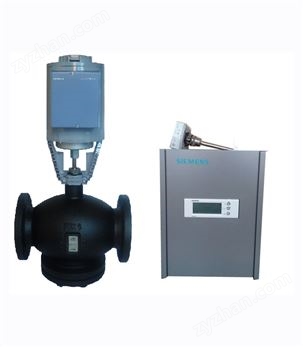

由百閥體,西門子閥門電動執行器,西門子溫度控制器和西門子溫度傳感器以及西門子電控箱五部分組成。
電動蒸汽溫控閥閥體技術參數介紹:
(1)球墨鑄鐵閥體：
型號：VVQT45系列 平衡式（蒸汽,熱水）
公稱通徑：DN25...300
公稱壓力：PN1.6MPa
流體溫度：-10..220℃
閥桿行程：DN25..DN100:20mm；DN125-DN250:40mm DN300:60mm
--區域供熱系統,空調制冷工業控制系統中的蒸汽專用調節閥
--適用于開路或閉路系統中的生活熱水,高壓熱水,熱油,飽和蒸汽和低壓過熱蒸汽
型號：
VVQT45.15 VVQT45.20 VVQT45.32 VVQT45.40 VVQT45.50 VVQT45.65 VVQT45.80
VVQT45.100 VVQT45.125 VVQT45.150 VVQT45.200 VVQT45.250 VVQT45.300
(2)鑄鋼閥體：
型號：VVG45系列,平衡式
適用介質：高溫蒸汽 ,導熱油
公稱通徑：DN25-DN300
公稱壓力：PN2.5MPa
介質溫度：0..350度（大于200度須加高溫隔熱架）
可以定做硬密封高耐溫到400度
閥桿行程：DN25-DN100:20mm
DN125-DN250:40mm
DN300:60mm
--適用于閉式和開式管路系統中冷卻水,冷凍水,高溫蒸汽,過熱或飽和蒸汽,導熱油
型號：
VVG45.15 VVG45.20 VVG45.32 VVG45.40 VVG45.50 VVG45.65 VVG45.80 VVG45.100 VVG45.125 VVG45.150 VVG45.200 VVG45.250 VVG45.300
蒸汽系列電動溫控閥采用平衡時閥體,內置平衡組件;可在大壓差工況下長期穩定,精確控制。閥體外密封采用V型環高溫密封組件,排除閥桿卡死或泄漏的隱患。閥芯和閥口一對一研磨,確保內泄漏量低于國家標準。閥體GB法蘭連接,安裝方便,公稱通徑15mm-300mm。
