噴霧干燥機的結構和工作原理

一、核心結構組成

（一）進料系統

1. 料液儲存罐：用于存放待干燥的液態物料，配備攪拌裝置（防止物料沉淀分層）和溫控裝置（部分熱敏性物料需維持特定溫度），罐壁設有液位計，便于監控料液余量。

2. 輸送泵：常用計量泵（如齒輪泵、螺桿泵）或離心泵，根據物料黏度、流量需求選擇，可精準控制料液輸送量，確保與霧化、熱風系統參數匹配，避免物料浪費或干燥不充分。

3. 過濾與預熱裝置：進料管路中設有過濾器，去除料液中的雜質、大顆粒，防止堵塞霧化器；部分機型配備預熱器，對料液進行適度預熱，提升后續干燥效率（適用于高黏度物料）。

（二）霧化系統

1. 霧化器：根據工作原理分為三類核心類型：

   • 離心式霧化器：通過高速旋轉的霧化盤（轉速可達 10000-30000r/min）產生離心力，將料液甩成霧滴，適用于高黏度、大流量物料，霧滴分布均勻。

   • 壓力式霧化器：料液經高壓泵加壓（壓力 5-20MPa）后，通過噴嘴的細小孔道噴出，形成霧滴，結構簡單、能耗低，適用于低黏度物料。

   • 氣流式霧化器：利用壓縮空氣（或熱空氣）的高速氣流沖擊料液，將其撕裂為霧滴，適用于熱敏性、低流量物料，霧化效果受氣壓調節影響顯著。

2. 霧化器驅動裝置：離心式霧化器配備高速電機，壓力式霧化器搭配高壓泵，氣流式霧化器需配套空壓機，確保霧化器穩定運行。

（三）熱風系統

1. 空氣過濾器：分為初效、中效、高效過濾器，去除空氣中的粉塵、雜質，避免污染物料（尤其適用于食品、醫藥行業），保障產品純度。

2. 加熱器：常用電加熱器、蒸汽加熱器、燃?xì)饧訜崞鞯?，可將空氣加熱?80-300℃（根據物料特性調整），加熱效率高、溫度調控精準，部分機型配備余熱回收裝置，降低能耗。

3. 熱風分布器：安裝在干燥塔頂部，通過導流板、均風網等結構，使熱氣流形成均勻的旋轉氣流或直流氣流，確保熱氣流與霧滴充分接觸，避免局部過熱或干燥不均。

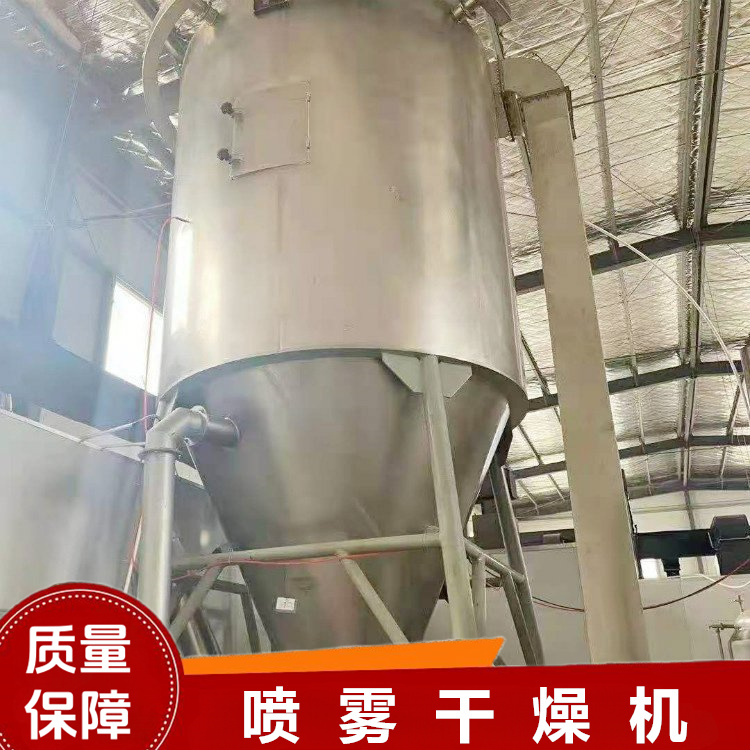

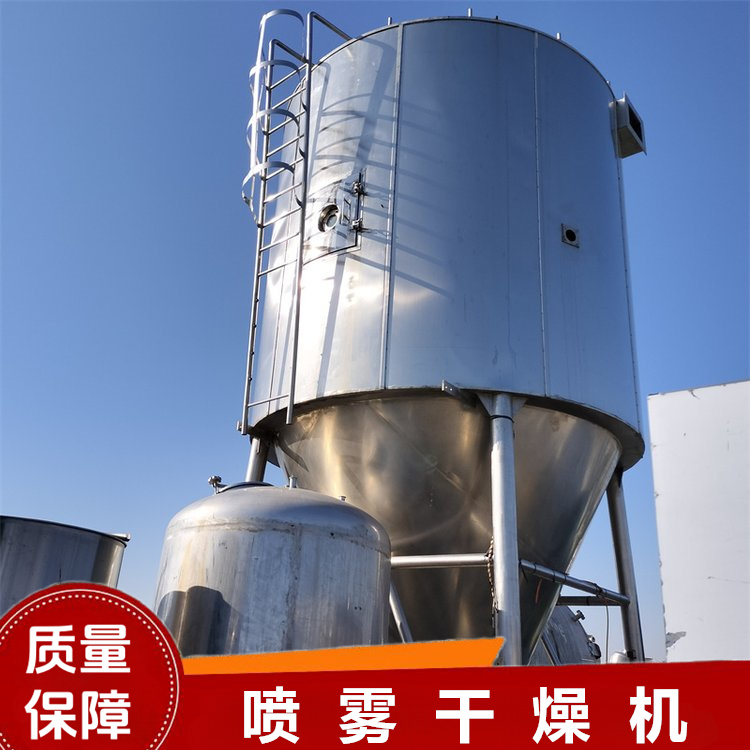

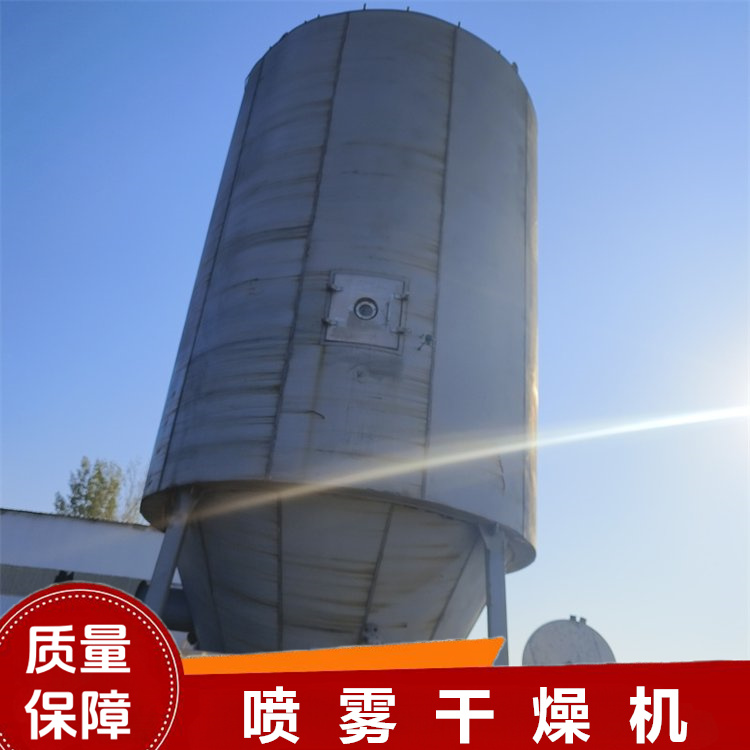

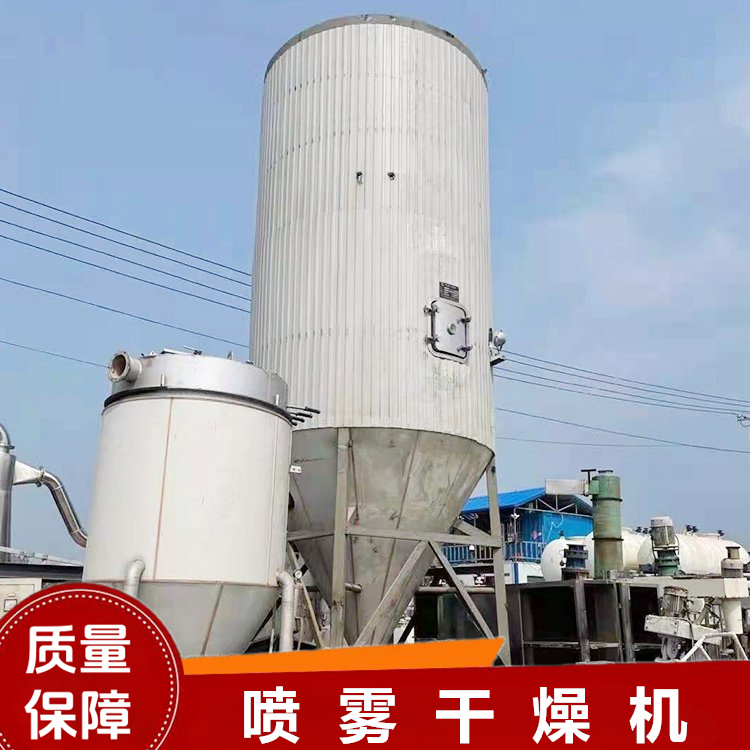

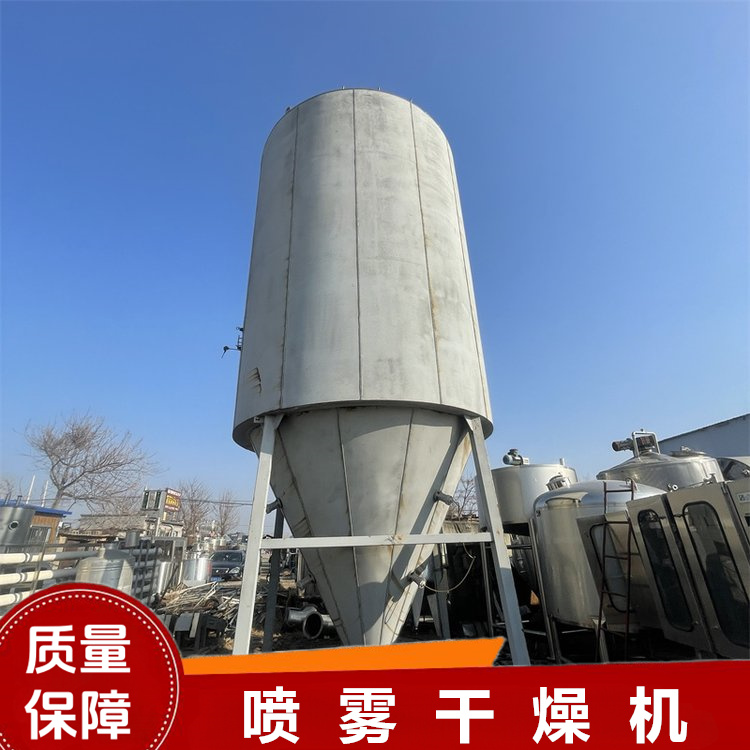

（四）干燥塔（主機）

1. 塔體：多為圓柱形，頂部設熱風與霧滴入口，底部為錐形（便于物料收集），塔壁采用耐高溫、耐腐蝕材質（如不銹鋼 304/316L），內壁經拋光處理，減少物料黏附。

2. 觀察窗與清理裝置：塔體側面設有觀察窗，便于操作人員監控干燥過程；部分機型配備空氣錘、振動器或壁面吹掃裝置，防止物料黏附塔壁形成結塊。

3. 溫度檢測點：塔內上下部均設有溫度傳感器，實時監測進風溫度與排風溫度，為溫控系統提供數據支撐，確保干燥過程穩定。

（五）氣固分離系統

1. 旋風分離器：利用離心力將氣流中的粉末物料分離，結構簡單、分離效率高（適用于粗顆粒物料），分離后的物料通過底部下料口排出，氣流繼續進入后續凈化裝置。

2. 布袋除塵器：通過濾袋過濾氣流中的細小粉末，分離效率可達 99% 以上（適用于細顆粒、貴重物料），濾袋可定期清洗或更換，回收的物料同樣通過下料口收集。

3. 引風機與排氣筒：引風機為整個系統提供負壓動力，確保氣流從進風到排風的順暢循環；排氣筒將凈化后的尾氣排出，部分機型可配備尾氣處理裝置（如活性炭吸附），滿足環保排放要求。

（六）控制系統與輔助系統

1. 控制系統：以 PLC 控制器為核心，搭配觸摸屏操作界面，可設定并監控進風溫度、排風溫度、料液流量、霧化轉速（或壓力）、引風機頻率等關鍵參數，具備參數記憶、故障報警、自動停機等功能，實現自動化、精準化控制。

2. 輔助系統：包括機架（支撐整機結構）、保溫裝置（防止塔壁結露）、安全防護裝置（如超溫報警、防爆裝置）、清洗裝置（便于設備維護清潔）等。

二、工作原理

1. 物料準備與輸送：待干燥的液態物料（如中藥提取液、食品漿液、化工溶液）存入料液儲存罐，經攪拌均勻后，由輸送泵精準輸送至霧化器。

2. 料液霧化：霧化器在驅動裝置作用下，將連續的料液分散為無數微小霧滴，霧滴粒徑越小，比表面積越大，干燥速度越快。

3. 熱風制備與輸送：空氣經過濾器凈化后，進入加熱器加熱至設定溫度，再通過熱風分布器均勻送入干燥塔內，形成穩定的熱氣流場。

4. 瞬時干燥過程：霧化后的霧滴從干燥塔頂部向下沉降（或隨氣流運動），與高溫?zé)釟饬鞒浞纸佑|，霧滴表面的水分在瞬間（通常幾秒內）蒸發，完成從液態到固態粉末的轉化。這一過程中，熱氣流溫度降低，濕度升高，霧滴則快速干燥為粉末物料。

5. 氣固分離與產品收集：干燥后的粉末物料隨氣流進入旋風分離器，大部分粗顆粒物料被分離并收集；剩余的細小粉末隨氣流進入布袋除塵器，被濾袋截留回收；兩次分離后的純凈氣流經引風機抽出，通過排氣筒排出。

6. 系統調控與穩定運行：控制系統全程監測進風溫度、排風溫度等關鍵參數，若參數偏離設定值，自動調整加熱器功率、料液流量或引風機頻率，確保干燥過程穩定，產品質量均勻一致。

綜上，噴霧干燥機通過霧化系統擴大物料比表面積，利用熱風系統提供高效傳熱條件，借助分離系統實現產品回收與廢氣凈化，全程自動化運行，既保證了干燥效率，又能維持產品的粒度、純度等品質指標，成為液態物料轉固態粉末的核心裝備。
