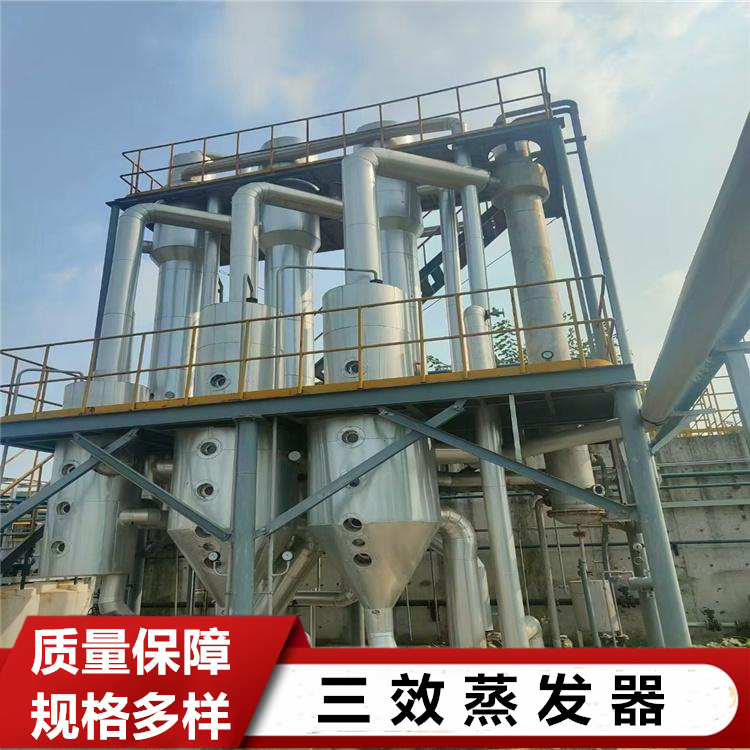

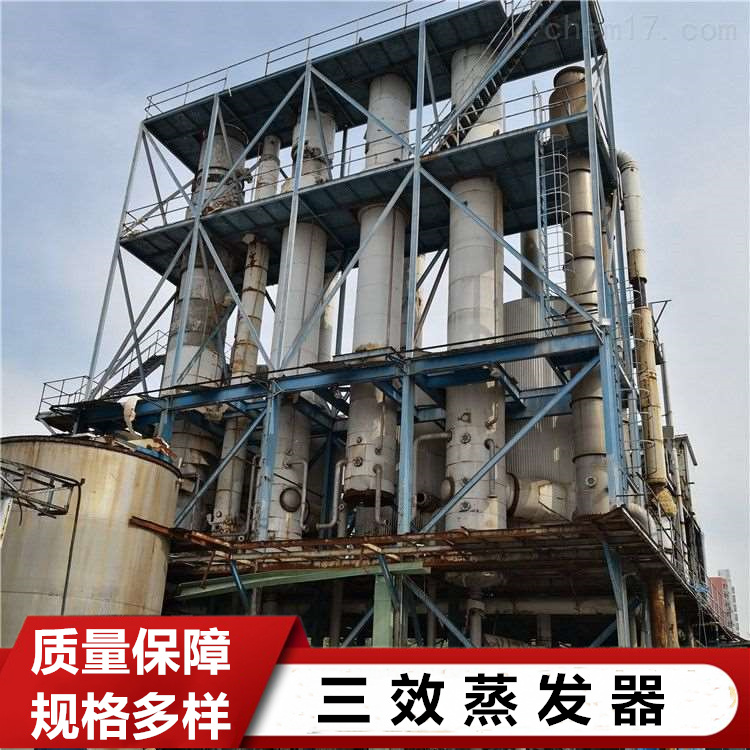

三效蒸發器是如何進行中藥濃縮提取的？

一、核心工作原理：多效蒸發與能量復用

1. 一效蒸發（高溫高壓段）：中藥稀提取液（如固形物 5%-10% 的水提液）首先進入一效蒸發室。外部蒸汽（如 120℃的飽和蒸汽）通入一效加熱管，加熱管外的料液吸收熱量后沸騰，產生 100-110℃的二次蒸汽（含大量水分）。這些二次蒸汽不會直接排放，而是作為二效的加熱熱源，實現能量回收。

2. 二效蒸發（中溫中段壓段）：一效濃縮后的料液（固形物 10%-15%）通過液位差或泵輸送至二效。二效的真空度高于一效（約 0.05-0.06MPa），使得料液的沸點降至 80-90℃—— 此時，一效產生的 100-110℃二次蒸汽，足以加熱二效料液使其沸騰，再次產生 80-90℃的二次蒸汽，該蒸汽繼續作為三效的加熱熱源。

3. 三效蒸發（低溫低壓段）：二效濃縮后的料液（固形物 15%-20%）進入三效。三效的真空度最高（約 0.08-0.09MPa），料液沸點進一步降至 60-70℃。二效產生的 80-90℃二次蒸汽加熱三效料液，使其最終濃縮至目標固形物含量（如 20%-50%），此過程產生的 60-70℃二次蒸汽（含水量已大幅降低）則進入冷凝器，冷凝成水后排出或回收。

二、中藥濃縮的關鍵流程：從進料到出料

1. 預處理進料：中藥稀提取液需先經過濾（如 100 目濾網）去除藥渣、纖維等雜質，避免堵塞蒸發器加熱管；若為醇提液，需提前檢測乙醇濃度（通?？刂圃?50%-70%），防止后續蒸發時溶劑比例波動。

2. 逐級進料與濃縮：預處理后的料液通過變頻泵勻速送入一效，在一效內被加熱至 100-110℃，蒸發掉約 40%-50% 的水分；濃縮后的料液自動流入二效，在 80-90℃下繼續蒸發 20%-30% 的水分；最后進入三效，在 60-70℃的低溫環境下完成最終濃縮，此時料液固形物含量達到工藝要求（如口服液前處理需濃縮至 30%-40%）。

3. 溶劑回收與出料：若為醇提液，各效產生的二次蒸汽（含乙醇）會先進入乙醇回收塔，通過精餾分離出高濃度乙醇（可循環用于中藥提取）；若為水提液，二次蒸汽直接冷凝為水排出。三效濃縮后的中藥稠膏（如中藥膏劑原料）則通過出料泵輸送至儲罐，進入后續工藝（如制粒、成型）。

4. 在線監控與調整：過程中需通過傳感器實時監測各效的溫度、真空度和料液液位 —— 若一效溫度過高（超過 110℃），需降低外部蒸汽供應量；若三效真空度不足（低于 0.08MPa），需檢查真空泵運行狀態，避免料液沸點升高導致熱敏成分（如黃酮類、生物堿）破壞。

三、適配中藥濃縮的核心設計：針對性優化

• 防結垢設計：中藥提取液中的多糖、鞣質易在加熱管內壁結垢，蒸發器會配置 “強制循環泵”，推動料液在加熱管內高速流動（流速 1.5-2m/s），減少物料附著；部分設備還會在加熱管內壁涂覆防粘涂層（如聚四氟乙烯），進一步降低結垢風險。

• 低溫保護設計：針對中藥熱敏成分，三效的末效溫度嚴格控制在 60-70℃，且采用 “薄膜蒸發” 技術（料液在加熱管內形成薄膜，受熱面積大、停留時間短，僅 3-5 分鐘），避免有效成分因長時間高溫加熱而降解。

• 溶劑適配設計：若處理醇提液，蒸發器的管路、閥門均采用不銹鋼材質（如 316L），防止乙醇腐蝕；同時在三效后增設 “乙醇回收單元”，通過精餾將二次蒸汽中的乙醇濃度提升至 90% 以上，實現溶劑循環利用，降低生產成本。
