纏繞管式列管式熱交換器原理

纏繞管式列管式熱交換器原理

一、技術原理：螺旋纏繞與列管設計的協同創新

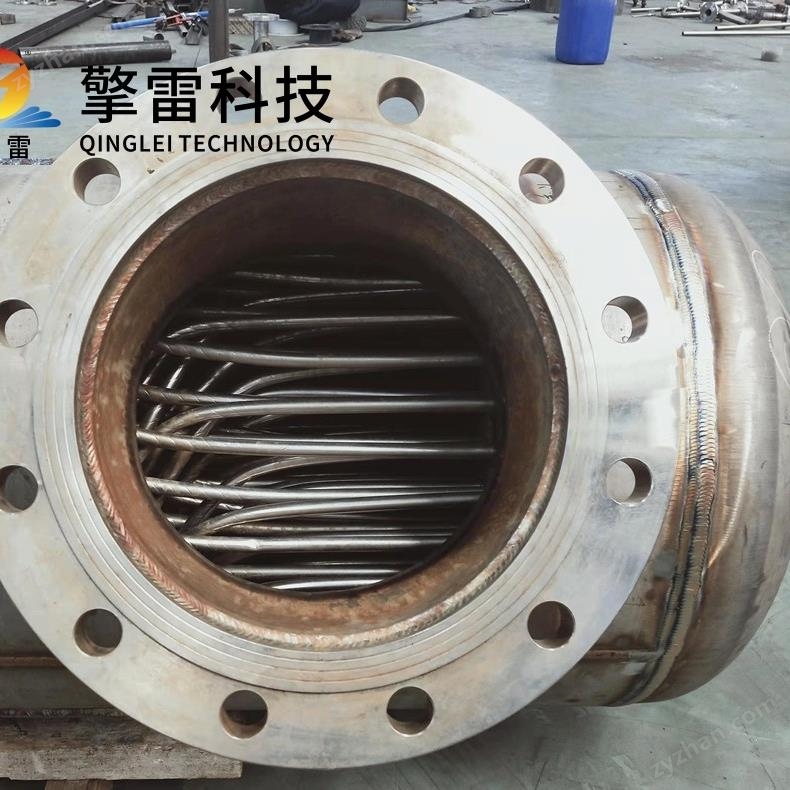

纏繞管式列管式熱交換器通過螺旋纏繞管束與列管式布局的深度融合，構建了高效熱交換的核心機制。其核心結構包括芯筒、外筒、螺旋纏繞的傳熱管、管板、封頭及接管等部件。

螺旋纏繞管束：多根換熱管（通常為不銹鋼無縫管，管徑10-25mm）以螺旋狀纏繞在中心筒上，形成多層同心圓管束。相鄰兩層螺旋管的纏繞方向相反，并通過定距件保持精確間距，構建出復雜的三維流道。這種設計使流體在管內外形成強烈湍流，破壞熱邊界層，顯著提升傳熱系數。

列管式多管程設計：支持單根或多根組焊繞制，靈活適配不同工藝需求。多股流體可在同一設備內同步換熱，簡化系統布局。例如，在煤制氣項目中，通過設置多股管程（殼程單股），實現煤氣化工藝效率提升22%，設備占地面積減少60%。

熱應力自補償：管束兩端預留自由段，可隨溫度變化自由伸縮，消除熱應力。適應-200℃至800℃的寬溫域工況，設計壽命達30-40年，遠超傳統設備的10-15年。

純逆流換熱：冷熱流體路徑逆向，溫差利用率提高30%。在LNG液化裝置中，端面換熱溫差僅2℃，余熱回收效率提升28%，碳排放降低25%。

二、性能優勢：高效、緊湊與長壽命的結合

相較于傳統列管式換熱器，纏繞管式列管式熱交換器在以下維度實現突破：

傳熱效率：單位面積換熱能力達傳統設備的3-7倍，綜合換熱效率90%-98%。例如，在乙烯裂解裝置中，處理1350℃裂解氣時，冷凝效率提升40%，乙烯產率增加1.2個百分點。

體積與重量：體積僅為傳統設備的1/10，重量減輕40%以上。在海洋平臺FPSO裝置中，設備占地面積縮減40%，處理能力達8000噸/天。

耐壓與耐溫：承壓能力達20MPa以上，支持-196℃至800℃工況。在加氫裂化裝置中，替代傳統U形管式換熱器后，法蘭數量減少，泄漏風險降低，催化劑壽命延長30%。

污垢沉積：高流速與光滑管壁使污垢沉積率降低70%。某煤化工企業應用顯示，結垢周期可達12-18個月，而傳統設備每6個月就需停機清洗。

維護成本：清洗周期延長至12-18個月，維護成本減少40%。通過管程通球清洗、殼程化學清洗等方式快速處理污垢，清洗效率較傳統設備提升50%。

三、應用場景：跨行業覆蓋與定制化解決方案

纏繞管式列管式熱交換器憑借其高效、緊湊、耐腐蝕的特性，在以下領域?qū)崿F(xiàn)規模化應用：

能源化工領域：

煉油與煤化工：在原油預熱、催化裂化及加氫裝置中，實現高效熱回收。某煉化企業采用該設備后，能耗降低18%，單臺設備年節約蒸汽1.2萬噸。

LNG液化裝置：作為核心換熱器，用于預冷、液化及過冷階段，使能耗降低28%，碳排放減少25%。套LNG繞管換熱器已在工廠成功運行，完成72小時滿負荷連續穩定測試。

氫能產業鏈：支持綠氫制備與氨燃料動力系統，耐氫脆材料體系解決氫能儲運難題。

電力行業：

核電與火電余熱回收：在IGCC氣化爐系統中，余熱利用率提升25%，降低發電成本。某熱電廠采用后，系統熱耗降低12%，年節電約120萬度，減排CO?超1000噸。

食品與醫藥行業：

食品加工：316L不銹鋼材質符合FDA認證，產品合格率提升5%。在乳制品殺菌工藝中，自清潔通道設計使清洗周期延長50%，年維護成本降低40%。

醫藥生產：雙管板無菌設計符合FDA認證，溫度波動≤±0.3℃，產品合格率提升5%。在疫苗純化工藝中，實現精準控溫（±0.5℃），保障藥品質量。

環保領域：

碳捕集項目：在-55℃工況下實現98%的CO?氣體液化，助力燃煤電廠碳捕集效率提升。

四、技術演進：材料創新與智能化控制驅動產業升級

未來，纏繞管式列管式熱交換器將向以下方向演進：

材料創新：

碳化硅-石墨烯復合材料：導熱系數突破300W/(m·K)，抗熱震性提升300%，支持700℃超臨界工況。

耐氫脆、耐氨腐蝕材料：支持綠氫制備與氨燃料動力系統，拓展高溫應用邊界。

制造工藝升級：

3D打印技術：實現復雜管束一體化成型，傳熱效率提升25%，耐壓能力提高40%。

異形纏繞技術：通過非均勻螺距纏繞優化流體分布，傳熱效率再提升10%-15%。

智能化控制：

物聯網傳感器與AI算法：實現預測性維護，故障預警準確率達98%。

數字孿生技術：構建虛擬設備模型，實現遠程監控與智能調控，設計周期縮短50%。

系統集成：

閉環回收工藝：鈦材利用率達95%，單臺設備碳排放減少30%。

熱-電-氣多聯供系統：能源綜合利用率突破85%，助力碳中和目標實現。

五、市場前景與政策支持

隨著全球?qū)?jié)能減排和可持續發展的重視，纏繞管式列管式熱交換器市場需求持續增長，預計未來五年復合增長率將超15%。各國政府通過研發費用加計扣除、高新技術企業認定等政策，推動行業技術升級。例如：

在煉油廠催化裂化裝置中，年節約蒸汽1.2萬噸，碳排放減少8000噸；

在熱電廠余熱回收項目中，系統熱耗降低12%，年減排CO?超萬噸。
