射頻導納物位開關工作原理

導納是電路中阻抗的倒數，與閉合電路中的電容值相關。當傳感器暴露在空氣中時，由于空氣導電系數較低因此電路中存在一個很小的電容和導納值，此值為一個參照值。當具有一定導電性的物料接觸到傳感器時，傳感器內的測量探極與物料和容器內壁形成一個電容，此時電容值相較于空氣有大幅提升，導納也隨之發生變化。此時電子模塊識別到這種變化，便可以激活開關，輸出對應的信號。

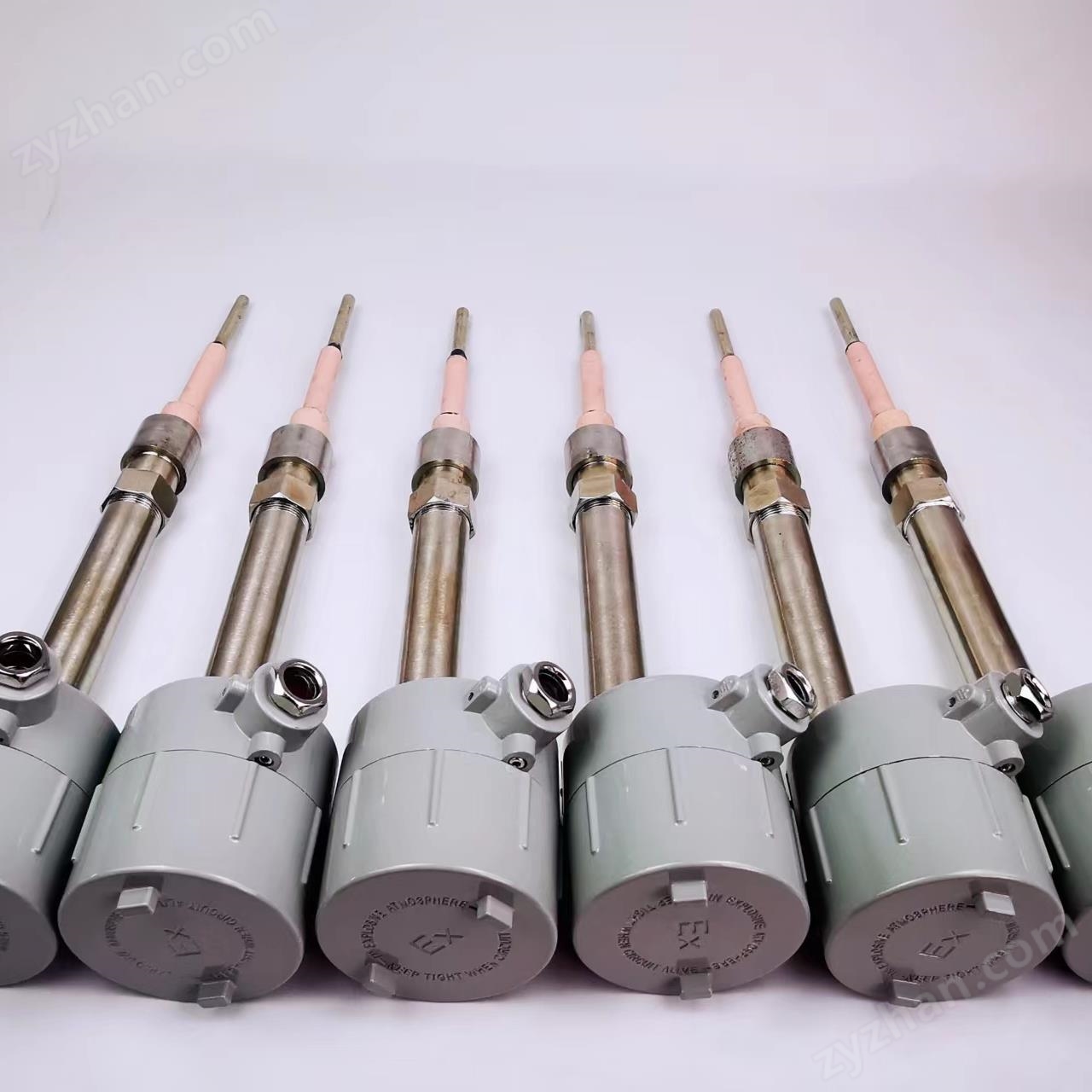

射頻導納物位開關 防爆型 耐高溫 電廠用

射頻導納物位開關參數

傳感器形式：一體型、分體型

測點數量：單點；多點

量程：0~30m

報警誤差：±5mm

工作壓力：-0.1~16MPa

介質溫度：≤850℃；≤120℃；≤260℃；＞260℃；＞550℃

接液材質：PTFE/304/316L/其他定制

輸出方式：DPDT開關量輸出（觸點容量：220V/1A）

電源：24VDC；220VAC

防爆等級：Exd[ia]II CT6

射頻導納物位開關特點

1.可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求。

2.不受傳感器掛料影響，無需定期清潔，避免誤測量。

3.測量過程無可動部件，不存在機械部件損壞問題。

4.接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。。

5.測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性較高。

6.產品性能可行，使用周期長。

射頻導納物位開關選型方法

1.根據工作環境溫度選擇：分為常規；中溫；高溫等溫度型號。

2.根據工況情況選擇：分為一體型、分體型，分體型更適合單容器多點測量情況，可集成輸出信號。

射頻導納物位開關 防爆型 耐高溫 電廠用

射頻導納物位開關注意事項

1.當儀表安裝在戶外或有潮氣的環境中時，在接入電纜之前，請將電纜線彎曲并朝下引，當遇到下雨或存在冷凝現象的情況時，雨水和冷凝水便會隨之往下流，防止潮氣進入儀表。

2.在選擇射頻導納料位開關的安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。如有必要安裝于此類位置則應加裝防護措施。
