一、概述

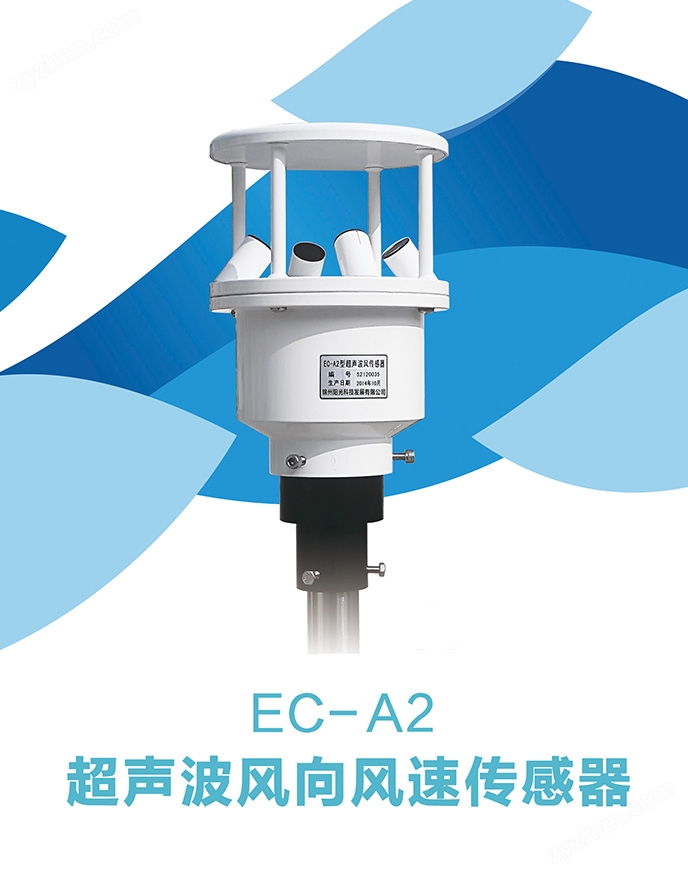

EC-A2型超聲風速風向儀是對傳統風杯/風向標/螺旋槳風速風向傳感器的替代產品。它揉合了的超聲波制造的專業技術，是基于現有的、高度成功的、實踐證明的超聲波技術。適用于陸地和海洋環境。有別于傳統易損壞的風杯/風向標/螺旋槳風速風向傳感器，超聲波風速風向儀質量輕，其堅固的高強度結構設計在安裝和使用時無需擔心損壞。
此外，無需昂貴的現場校準或維護，以及其抗腐蝕的外表面，使得它成為真正的安裝后""的設備。超聲波風速風向儀設計靈活，有數字輸出和模擬輸出功能。

二、基本原理

EC-A2型超聲風速風向儀的工作原理是利用超聲波時差法來實現風速的測量。聲音在空氣中的傳播速度，會和風向上的氣流速度疊加。若超聲波的傳播方向與風向相同，它的速度會加快；反之，若超聲波的傳播方向若與風向相反，它的速度會變慢。因此，在固定的檢測條件下，超聲波在空氣中傳播的速度可以和風速函數對應。通過計算即可得到精確的風速和風向。由于聲波在空氣中傳播時，它的速度受溫度的影響很大；本風速儀檢測兩個通道上的兩個相反方向，因此溫度對聲波速度產生的影響可以忽略不計。
它具有重量輕、沒有任何移動部件、堅固耐用的特點，而且不需維護和現場校準，能同時輸出風速和風向。 客戶可根據需要選擇風速單位、輸出頻率及輸出格式。也可根據需要選擇加熱裝置（在冰冷環境下推薦使用）或模擬輸出?？梢耘c電腦、數據采集器或其它具有RS485或模擬輸出相符合的采集設備連用。如果需要，也可以多臺組成一個網絡進行使用。
EC-A2 型超聲波風速風向儀是一種較為的測量風速風向的儀器。 由于它很好地克服了機械式風速風向儀固有的缺陷， 因而能全天候地、 長久地正常工作，越來越廣泛地得到使用。它將是機械式風速儀的強有力替代品。

三、典型應用

1、城市環境監測
2、風力發電
3、氣象監測
4、橋梁 隧道
5、航海船舶
6、航空機場

四、產品特點

1、無啟動風速限制，0風起工作，適合室內微風的測量，無角度限制(360 °)，同時獲得風速、風向的數據；
2、可全天候工作，不受暴雨、冰雪、霜凍天氣的影響；
3、測量精度高；性能穩定；低功耗不需校準；
4、結構堅固，儀器抗腐蝕性強，在安裝和使用時無需擔心損壞；
5、設計靈活，輕巧，攜帶輕便，安裝、拆卸容易；
6、信號接入方便，同時提供數字和模擬兩種信號；
7、不需維護和現場校準， 真正的0～360°工作 ()。

五、技術指標

六、安裝

EC-A2型超聲風速風向儀以的性能，能夠滿足甚至超過它所列出的各項規格說明，能夠在世界各地各種環境下使用。在儀器最終安裝之前，請勿打開儀器包裝箱，已避免意外損壞。
6.1 對安裝地點的選擇：
1、不要把儀器安裝在靠近高能雷達或無線發射器的旁邊。進行現場勘測，以確定當?shù)氐碾娮痈蓴_。不要與任何雷達掃描裝置在一個平面上安裝，至少應該保持2m以上的距離。
2、建議和周圍一些無線電接受天線保持如下距離：
VHF IMM- 1m
MF/HF- 5m
Satcom- 5m
3、避免周圍建筑物比如樹、電線桿、高樓等這些可能會影響到氣流或產生紊亂的裝置，這可能對測量精度產生影響。安裝在盛行風的一側。
4、按照世界氣象組織（WMO）給出的建議：風速儀安裝標準：在開闊地區超過地面 10米以上。開闊地區的定義是風速儀和任何障礙物之間的距離是障礙物高度的10倍以上。
6.2 安裝注意事項：
1、確保EC-A2超聲波風速風向儀根據用戶手冊正確接地；
2、確保線纜長度低于線纜長度限制，如果線纜割斷后又沒有正確的連接，或者線纜屏蔽線沒有很好維護，EMC（電磁兼容性）可能會降低。
3、不需要?jiǎng)?chuàng)建接地回路，根據安裝指導說明進行接線。
4、保證儀器在運行中的持續電源供應。
6.3 線纜：
6.3.1對線纜的要求：
a.為確保傳輸?shù)男盘柌皇芡饨绲母蓴_，線纜必須加屏蔽，PVC外套，導線大小要求為 (24AWG) ，如果儀器有加熱裝置。加熱電源導線大小要求為(18AWG)
b.在使用推薦線纜、波特率9600下，線纜長度不能超過1km。
6.3.2重要提示：
a.不要把線纜中的任何導線相互連接在一起，以免對儀器造成損害。裸露的導線必須屏蔽起來， 不要把儀器0V、 加熱、 模擬輸出0V或數字輸出Data-連接到一塊或接地。
b.終端盒到主機系統的線纜類型必須符合如上規格。 必須給線纜開出合適的管道或電纜槽，以避免機械裝置對線纜的傷害。必須使用束線夾或束線帶對線纜進行固定，以減少線纜對連接頭的拉扯。
6.4接地
為了正確操作，限度避免雷電損害，EC-A2必須通過安裝管正確接地。不接地將會降低EC-A2的性能，尤其在電磁干擾比較嚴重的地方。接地導線通過底部的M6螺孔與儀器連接，導線截面積最小6mm²。
6.5 電源供應
主體所需電源：
電壓：24V DC
電流：60mA
加熱：加熱裝置需要單獨的電源供應24V DC±10% 5A
6.6 機械裝置
6.6A. EC-A2型超聲波風速風向儀的結構
6.6.1儀器的固定
用戶可根據實際需要，靈活地選擇安裝方式。但必須保證儀器垂直放置，固定牢固。儀器固定底座尺寸如下圖所示：

6.6.2方向的確定
儀器頂部標有指示箭頭（如上圖所示），箭頭"N"相對應于儀器的0°/u30456X位。在安裝過程中，必須用精密的方向測定儀器先測定某個固定方向，"零位"指示箭頭依據這個方向來確定儀器的安裝方位。通常選擇指北安裝（或者指向其它方向安裝），然后固定好儀器。
6.7接線說明
6.7.1 接線表

6.7.2 接線圖

七、信號輸出

7.1 RS485 數字輸出
波特率固定為 9600bit/s
當使用模擬輸出時，我們建議使用一個低通過濾器來降低噪聲。 模擬信號如果在沒有保護的情況下， 容易被外部信號干擾。 儀器每一根信號線都有屏蔽物進行保護。
7.2 模擬 4～20mA 電流輸出(配變送器)
信號量程與測量量程的對應 風速：4～20mA 對應 0～60m/s
風向： 4～20mA 對應 0～360 °
重要提示： 使用電流信號輸出， 每一通道上的輸出阻抗都必須低于400 歐姆，包括導線電阻。
7.3 電壓輸出
在需要電壓輸出的場合， 需要把電流信號轉換為電壓信號， 一個精密電阻就可以完成轉換，轉換電阻的不確定度要求為0.1%，電阻值不大于250 歐姆。轉換電阻的選擇：
如果要求輸出的信號為 1～5V，那么電阻值為 250 歐姆；
如果要求輸出的信號為 0.8～4V，那么電阻值為 200 歐姆；
如果要求輸出的信號為 0.5～2.5V，那么電阻值為 125 歐姆；
如果要求輸出的信號為 0.2～2V，那么電阻值為 100 歐姆。

八、維護與故障檢測

8.1 清潔
如果儀器上沉積有灰塵， 可以用沾有軟性清潔劑的布輕輕擦洗 （不能使用有溶解性的試劑），避免劃破儀器的表面。如果儀器表面堆積有雪或冰，應等其慢慢自然溶化，千萬不能使用工具強行除去。經常檢查，確保測風儀不被其他正在運行的設備所干擾，這些設備可能不是遵循通用標準，比如無線電/雷達發射裝置、輪船引擎、發電機等。
8.2 服務儀器沒有任何移動部件，不需要進行日常維護。如果用戶自行打開儀器或者損壞上面的安全封印，將不再享有我們的質量保證及校準。我們的承諾：一年保修，終身維護！

8.3 故障檢測

九、附錄
