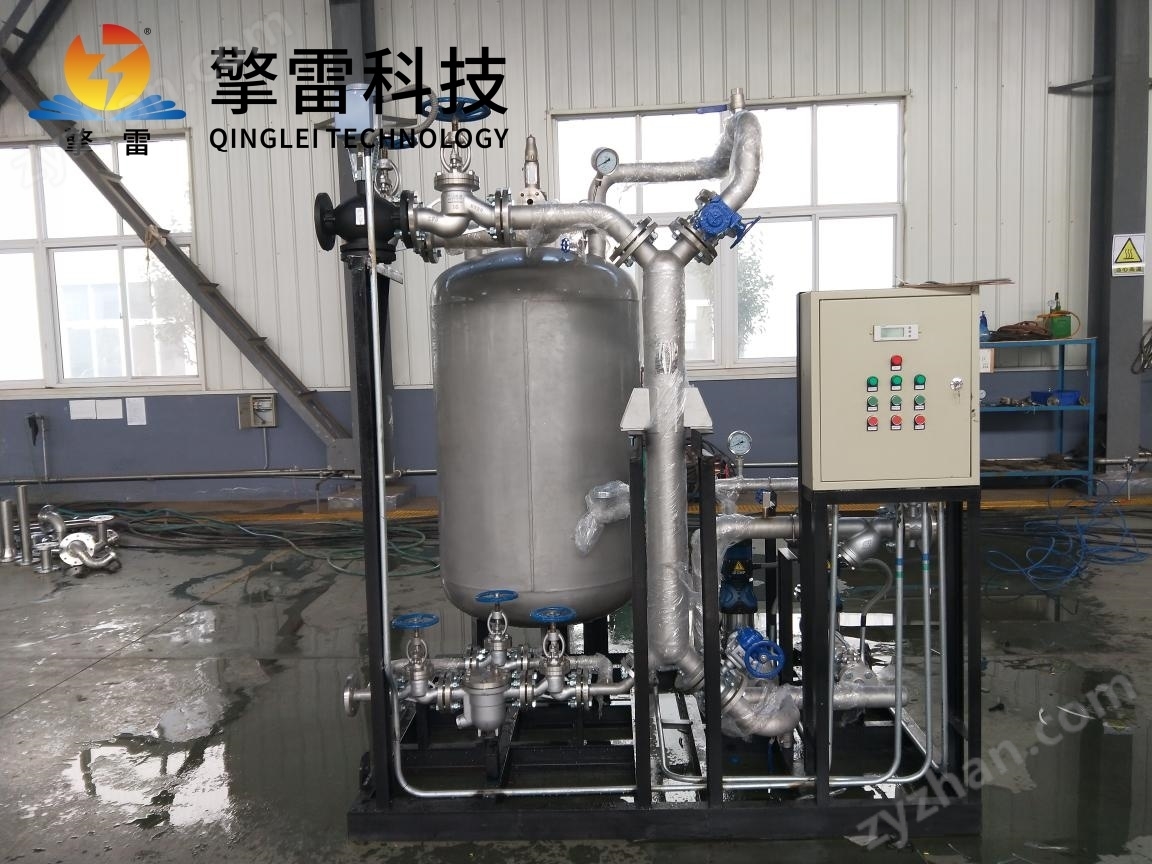

纏繞式換熱設備

一、技術原理：三維螺旋流道重構傳熱邊界

纏繞式換熱設備的核心在于其多層螺旋纏繞管束結構。換熱管以3°—20°的螺旋角緊密纏繞在中心筒上，形成復雜的三維流道。這種設計使流體在管程與殼程中產生強烈離心力與二次環流，湍流強度較傳統直管式設備提升3—5倍。例如，在某煉化項目中，采用8mm管徑的螺旋管束后，單位體積傳熱面積達150m3/m3，較傳統設備提升3倍，傳熱系數突破14000 W/(m2·K)，設備體積縮小40%的同時，傳熱效率提升50%。

其工作原理基于間壁式換熱：熱流體（如蒸汽、高溫工藝氣）在殼程流動，冷流體（如冷卻水、低溫介質）在管程流動，兩者通過管壁進行熱量

交換。螺旋纏繞結構使流體產生二次環流，破壞邊界層，減少層流底層厚度，顯著提升對流傳熱系數。實測數據顯示，其傳熱效率較傳統設備提升20%—40%，端面溫差可控制在2℃以?xún)?nèi)，熱回收效率提升28%。

二、結構創新：緊湊設計破解工業空間難題

自支撐剛性結構

纏繞管通過層間焊接形成剛性結構，無需額外支撐件，承壓能力達30MPa以上。例如，在超臨界CO?發電項目中，設備可穩定運行于22MPa高壓工況，支撐結構強度較傳統管殼式換熱器提升3倍。

耐腐蝕材料體系

316L不銹鋼：含鉬量2.0%—3.0%，抗點蝕能力提升3倍，適用于含氯離子環境。某藥企乙醇回收系統連續運行3年無腐蝕泄漏，溶劑純度保持99.9%以上。

鈦合金：針對強腐蝕性介質（如濃鹽酸、溴化物），耐蝕性?xún)?yōu)于不銹鋼。某抗生素生產企業采用鈦合金換熱器處理含溴化物廢液，設備壽命延長至10年，較不銹鋼設備提升3倍。

碳化硅復合材料：耐溫達1200℃，適用于熔融鹽等工況。某光伏企業采用碳化硅換熱器回收多晶硅生產中的高溫廢氣，設備壽命超10年。

模塊化與自適應設計

設備支持多股流體同步換熱，通過分區布管技術實現三流道換熱。例如，某煉油廠利用該技術處理催化裂化裝置中的油氣、蒸汽、冷卻水，設備占地面積減少60%。同時，管束兩端預留自由彎曲段，允許隨溫度變化自由伸縮，減少熱應力導致的設備損壞，避免傳統列管式換熱器的管板開裂風險。

三、性能優勢：四高兩低重塑

優勢維度量化指標

傳熱效率傳熱系數500—14000 W/(m2·K)，較傳統設備提升20%—40%，單位面積換熱能力達3—7倍

結構緊湊性體積僅為傳統設備的1/10—1/2，重量減輕40%以上，基建成本降低70%

耐壓耐溫性承壓能力達30MPa，耐溫范圍覆蓋-196℃至1200℃，適應超臨界CO?、深海油氣等工況

自清潔能力螺旋流道使污垢沉積率降低70%，清洗周期從每月1次延長至每季度1次，年維護成本節省40萬元

運行穩定性振動幅度僅為傳統設備的1/5，噪音低于85dB，變工況下傳熱效率波動率±5%

四、應用場景：多行業熱交換需求的全覆蓋

石油化工與煤化工

蒸餾與冷凝：在原油預熱、加氫裂化等工藝中，設備使熱回收效率提升30%，年節約燃料氣用量達50萬噸標煤。

腐蝕性介質處理：鈦合金設備在沿海化工園區連續運行多年未發生腐蝕泄漏，壽命較傳統設備延長數倍。

能源電力

余熱回收：電廠鍋爐煙氣余熱回收項目節能25%—45%，系統熱耗降低12%，年節電約120萬度，減排CO?超1000噸。

核電與IGCC：在IGCC系統中，余熱利用率提升25%，年節約蒸汽1.2萬噸。

LNG與氫能

天然氣液化：套LNG繞管換熱器實現72小時滿負荷運行，液化效率提升15%，支撐天然氣液化產業鏈。

氫能儲能：鈦合金內襯設備通過1000小時耐氫脆測試，支持1900℃高溫氣冷堆熱交換，助力清潔能源發展。

制藥與食品

藥品反應控溫：雙流體逆向流動設計實現溫差控制精度±0.5℃，符合FDA認證要求，避免交叉污染。

食品殺菌：在乳制品UHT滅菌系統中，螺旋纏繞結構使牛奶在2秒內完成137℃瞬時殺菌，有效成分保留率>99%，產品保質期延長至6個月。

五、未來趨勢：材料創新與智能技術融合

材料升級

石墨烯/碳化硅復合涂層：導熱系數突破300 W/(m·K)，抗熱震性提升300%，推動設備向高溫腐蝕工況拓展。

形狀記憶合金：實現管束自修復，延長設備壽命。

結構優化

3D打印流道：定制化設計使比表面積提升至800㎡/m3，傳熱系數突破15000 W/(m2·K)。

螺旋槽管與波紋管：進一步降低流動阻力，提升傳熱效率。

智能化控制

物聯網監測：實時采集管壁溫度、流體流速，預警泄漏風險，維護效率提升50%。

數字孿生技術：構建設備三維模型，實現剩余壽命預測，預測性維護準確率>98%。

AI優化算法：根據負荷變化自動調整冷卻介質流量，系統能效比提升10%—15%。

綠色制造

閉環回收工藝：鈦材利用率達95%，單臺設備碳排放減少30%。

設備租賃模式：降低企業初期投資，投資回收期縮短至1.5年。

六、市場格局與產業展望

我國已實現螺旋纏繞管換熱器的規?；?、系列化生產，山東豪邁機械、江蘇森博等企業成為行業代表。隨著工業4.0和智能制造的推進，該設備將向大型化、集成化方向發展，模塊化設計便于快速安裝與維護，自適應調節能力滿足不同工況需求。其高效、節能、環保的特性，正助力鋼鐵、化工、電力等高耗能行業實現綠色轉型，為全球工業熱交換技術樹立新。
