  ASCM5E系列智能塑殼斷路器廣泛應用于工業、商業、住宅等多個領域，尤其適合對電力系統安全性、穩定性要求較高的場合。例如，它可以用于工廠生產線的電力保護、商業建筑的配電系統、住宅小區的電力管理等。此外，該產品還適用于新能源發電系統的接入和管理，支持光伏發電、風力發電等清潔能源的接入。

產品特點

1.高性能與智能化

ASCM5E系列智能塑殼斷路器采用了高性能32位ARM微處理器，能夠?qū)崟r進行信號處理和智能控制。通過液晶中/英文顯示界面，用戶可以輕松操作，直觀地了解設備的運行狀態。此外，產品支持遙信、遙測、遙控、遙調四遙功能，極大地方便了遠程管理和維護。

2.多重保護功能

該系列產品具備多種保護功能，包括長延時、短延時和瞬時三段保護，確保線路的安全運行。同時，它還具有過壓、欠壓、缺相、斷零等多種保護功能，有效防止因設備絕緣損壞而引發的火災風險。此外，ASCM5E系列還支持被動式孤島保護、端子及觸頭過溫度保護等高級功能，進一步提升了系統的安全性。

3.高精度測量與監控

ASCM5E系列智能塑殼斷路器能夠?qū)崟r測量并顯示三相電源電壓、負荷電流等參數，精度高達0.5s級。用戶可以通過產品內置的HPLC可拔插模塊及微功率藍牙無線通訊功能，實現數據的遠程傳輸和監控。此外，產品還支持有功功率、無功功率、視在功率、功率因數等參數的實時測量，幫助用戶更好地掌握電力使用情況。

4.靈活的應用場景

ASCM5E系列智能塑殼斷路器適用于交流50Hz，額定電壓400V，額定電流至630A的三相四線中性點直接接地(TT)配電網絡。它不僅可以用于間接接觸保護，還能有效防止因設備絕緣損壞而產生的接地故障電流引起的火災危險。此外，該產品還支持時控、費控等模式，應用更加靈活。

5.易于安裝與維護

ASCM5E系列智能塑殼斷路器的設計充分考慮了用戶的安裝與維護需求。產品安裝簡便，支持多種接線方式，并且配備了詳細的安裝使用說明書。用戶可以根據說明書輕松完成安裝和調試工作。此外，產品支持在線遠程升級，便于維護和升級精度等級。

技術參數

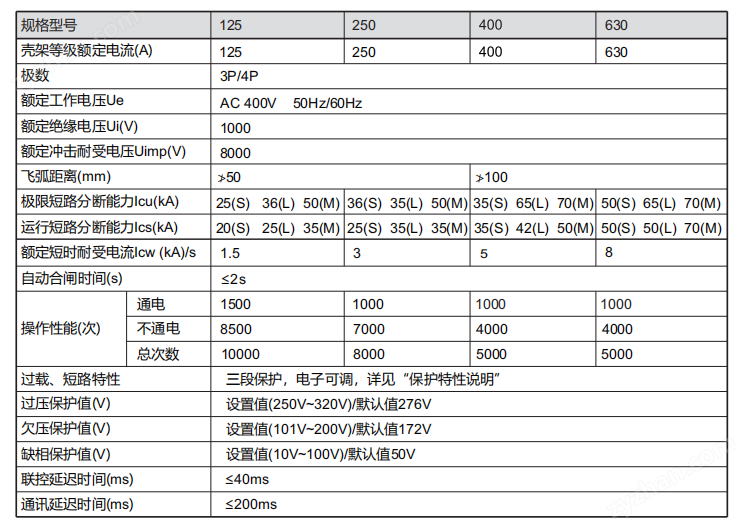

1.主電路參數表

2.保護特性

過載長延時保護：過載保護是控制根據額定電流和實際電流進行模擬導體發熱的—種保護電流越大動作時間越短，可有效防止產品過載而引起。此保護后，產品將閉鎖，不會自動合閘，需人工干預進行合閘。

過載保護動作參數設定

保護動作特性

延時特性：延時特性過載保護按反時限特性進行:T=(6Irl/I)2Irl_T；延時精度:10；其中T為動作時間值，Ir1為長延時保護設定值，I為故障電流，Irl_T為長延時時間設定值。

短路延時保護：短路短延時保護防止配電系統的阻抗性短路，跳閘延時是為了實現選擇性保護。此保護后，產品將閉鎖，不會自動合閘，需人工干預進行合閘。

短路短延時參數設定

短路短延時動作特性

瞬時保護

瞬時參數設定

瞬時動作特性

過壓保護功能：當線路相電壓高于過壓保護設定值時，斷路器保護跳閘。

當線路電壓恢復到正常電壓后，斷路器可自動合閘投運。過壓保護的設置值范圍為250V-320V，出廠設置為276V，用戶可自行設定或關閉保護。

欠壓保護功能：當線路相電壓低于欠壓保護設定值時，斷路器保護跳閘。

當線路電壓恢復到正常電壓后，斷路器可自動合閘投運。欠壓保護的設置值范圍為101V~200V，出廠設置為172V，用戶可自行設定或關閉保護。

缺相保護功能：當線路電源端出現缺相時，斷路器保護跳閘。

當線路恢復到正常電壓后可自動合閘投運。缺相保護的設置值范圍為10V-100V，出廠設置為30V，用戶可自行設定或關閉保護。

聯動保護功能：當需要本地遠程控制（如開關在配電柜中，需要柜門上遠程按鈕控制開關）時，可使用開關外接端子進行聯動保護控制，用戶可在功能選擇菜單中自行開啟和關閉此功能。

斷零保護功能：當線路電源端出現零線斷開時，斷路器保護跳閘。當線路恢復到正常電壓后，可自動合閘運行。斷零保護需要斷路器出線帶有負載。斷零保護功能出廠默認設置為關閉。

斷電跳閘、上電合閘功能：當線路電源端出現斷電時，斷路器斷電保護跳閘；當線路電壓恢復正常電壓后，斷路器自動合閘；斷電跳閘出廠默認關閉、上電合閘出廠默認關閉。

端子及觸頭溫度保護功能：端子及觸頭過溫度保護整定值范圍:50?~120?可調，出廠默認120?；高溫動作延時時間：1s~999s可調，默認5s；功能默認開啟。

用戶可自行設定參數值或關閉功能保護。

3.通訊功能

外形尺寸

??

外形及安裝尺寸-3P

外形及安裝尺寸-4P

  ASCM5E系列智能塑殼斷路器憑借其高性能、多功能、易用性和可靠性，成為現代電力系統中BU可或缺的重要組成部分。無論是工業生產還是日常生活，它都能為用戶提供QUAN方位的電力保護和支持。安科瑞電氣將繼續致力于智能電力管理領域的創新與發展，為用戶創造更多價值。
